我们的数字孪生模型解决方案

我们在水厂、矿山、工厂这些项目里发现，真正能把“数字孪生模型”用起来的客户，最关心的不是概念，而是：模型怎么建、数据怎么接、画面怎么跑得动。

下面是我们自己项目里沉淀下来的做法。

1. 建模需要哪些资料 ？

想建一个能用的数字孪生模型，不是只靠一张图。我们一般会让客户提前准备这几样：

• • CAD总图/工艺流程图：厂房结构,设备定位、管线走向的底图.
• • 航拍无人机数据：园区级别的正射影像或倾斜摄影（大疆M300或同级别）.

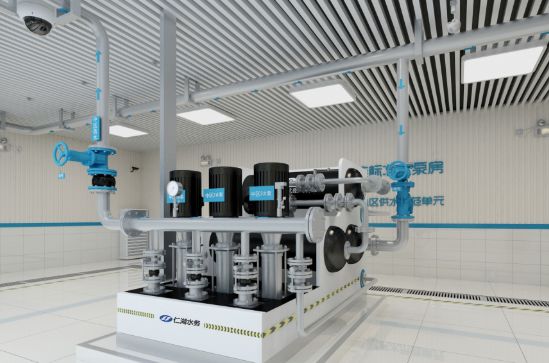

• • 现场360全景照片：关键设备间、泵房、控制室的全景（我们也会自己去拍）.

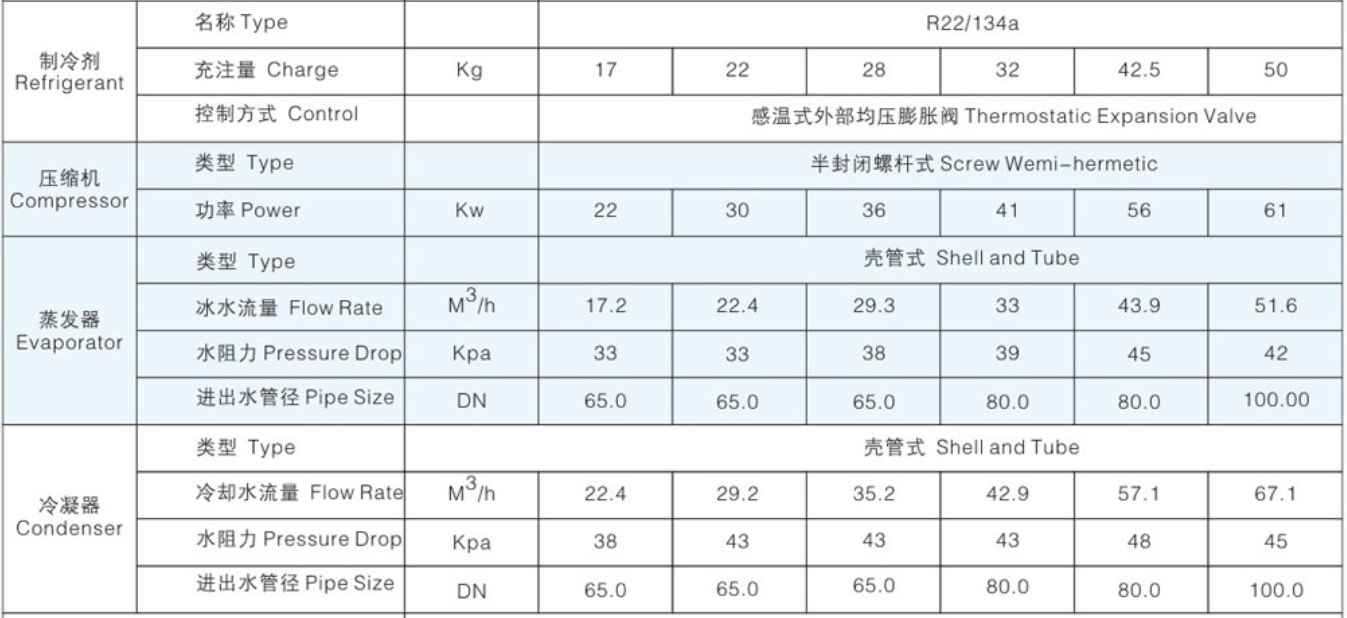

• • 设备参数手册：型号、尺寸、额定值，否则数字孪生模型只是个空壳.

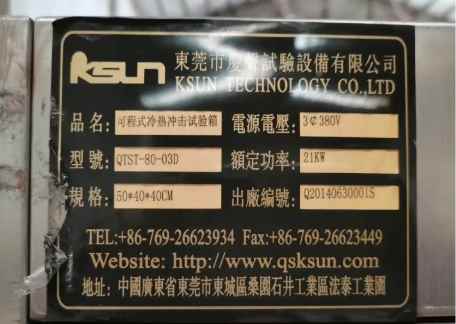

• • 现场细节照片：材质、颜色、铭牌、特殊结构.

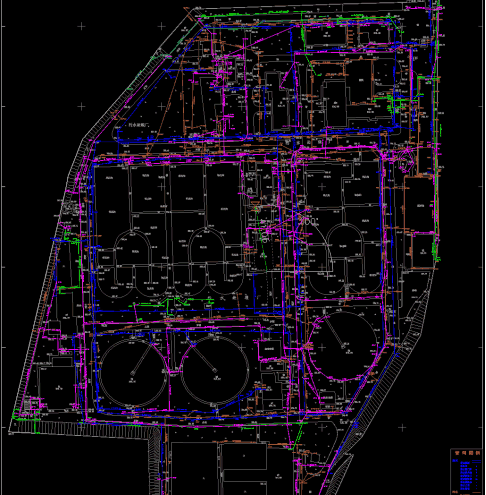

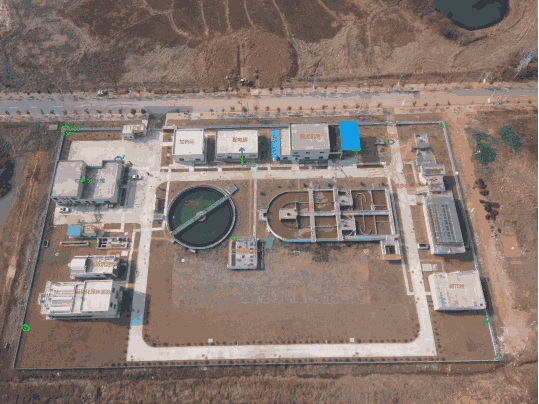

📷 示意图：建模资料准备（CAD图纸、航拍影像、现场全景）

2. 激光扫描方案（没图纸也能建模）

很多老旧水厂、矿山根本没有完整CAD，这时候我们直接上三维激光扫描来构建数字孪生模型：

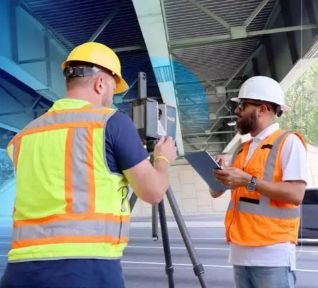

• • 地面式扫描仪（FARO/Leica）扫建筑、大空间
• • 手持SLAM扫描仪钻管线密集区、井下巷道
• • 输出彩色点云（精度±1mm～±5mm）
• • 最后生成可编辑的模型（OBJ/FBX/RCP）

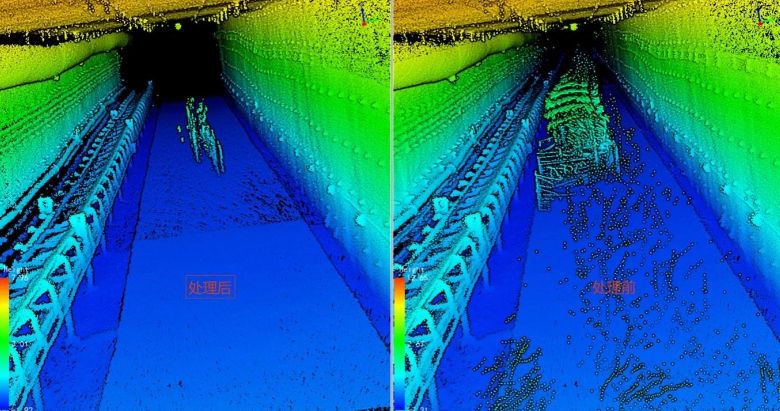

📷 示意图：激光扫描点云 → 数字孪生模型

3. BIM建模方案（可运维的模型）

我们不做“好看但没用”的BIM。数字孪生模型里的BIM，必须能挂数据、能查属性、能轻量化跑Web：

• • 精度：LOD300～LOD400（设备级，关键管道带阀门）
• • 软件：Revit / Bentley / 3ds Max
• • 交付格式：原始RVT + 通用FBX/OBJ + Web专用glTF/GLB
• • 挂载信息：设备编码、厂家、维保周期、手册链接

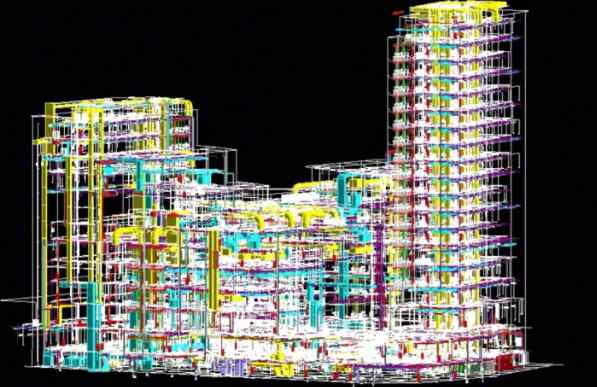

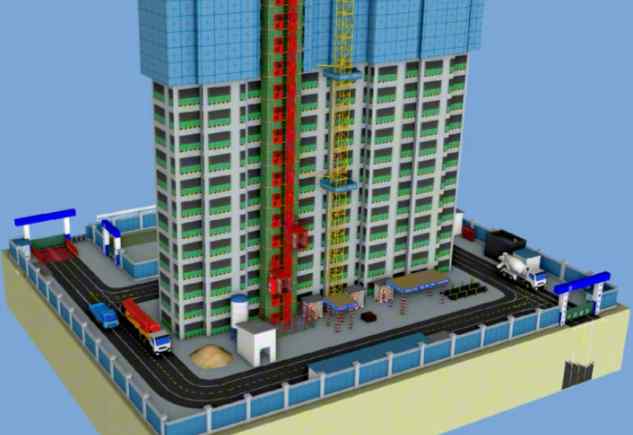

📷 示意图：BIM模型 + 属性面板

4. 数据接入方案（让模型动起来）

模型再好看，数据接不上就是死模型。数字孪生模型的核心是实时数据驱动：

a. PLC直接采集方案

• • 支持协议：Modbus TCP/RTU、OPC UA、S7（西门子）、MQTT
• • 硬件配置：工业网关 + 边缘计算盒子（可选）
• • 采集频率：毫秒级~秒级（可配置）

b. 甲方提供数据接口（组态软件对接）

• • WinCC、组态王（KingView）、iFix、Intouch 等
• • 对接方式：OPC / SQL数据库 / HTTP API
• • 无需改造原有采集架构

c. JSON协议接口接入（已采集数据）

• • 协议：HTTP RESTful API / WebSocket / MQTT
• • 数据格式：JSON（实时数据 + 统计数据）
• • 对接流程：提供接口文档 → 适配层开发 → 联调测试

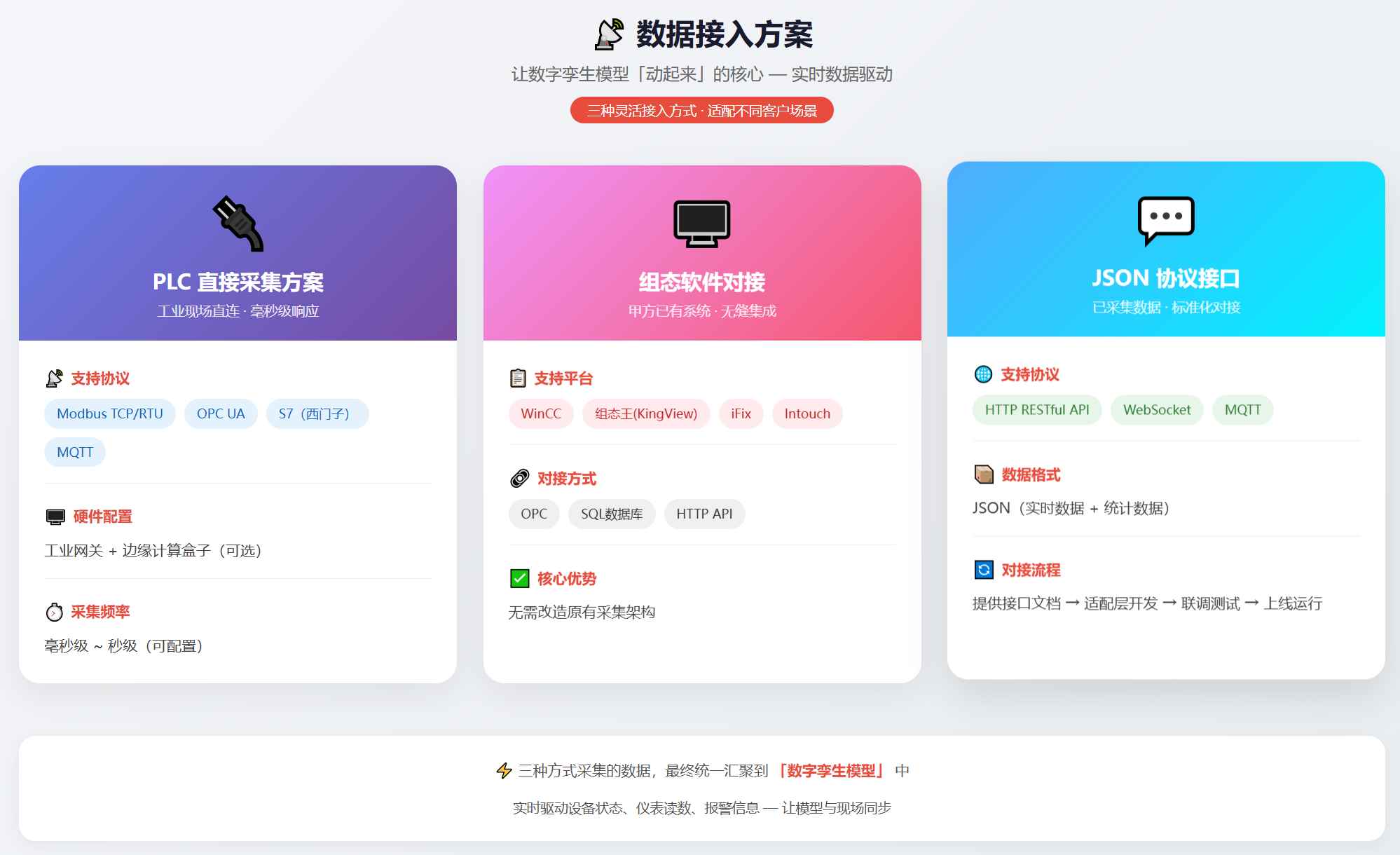

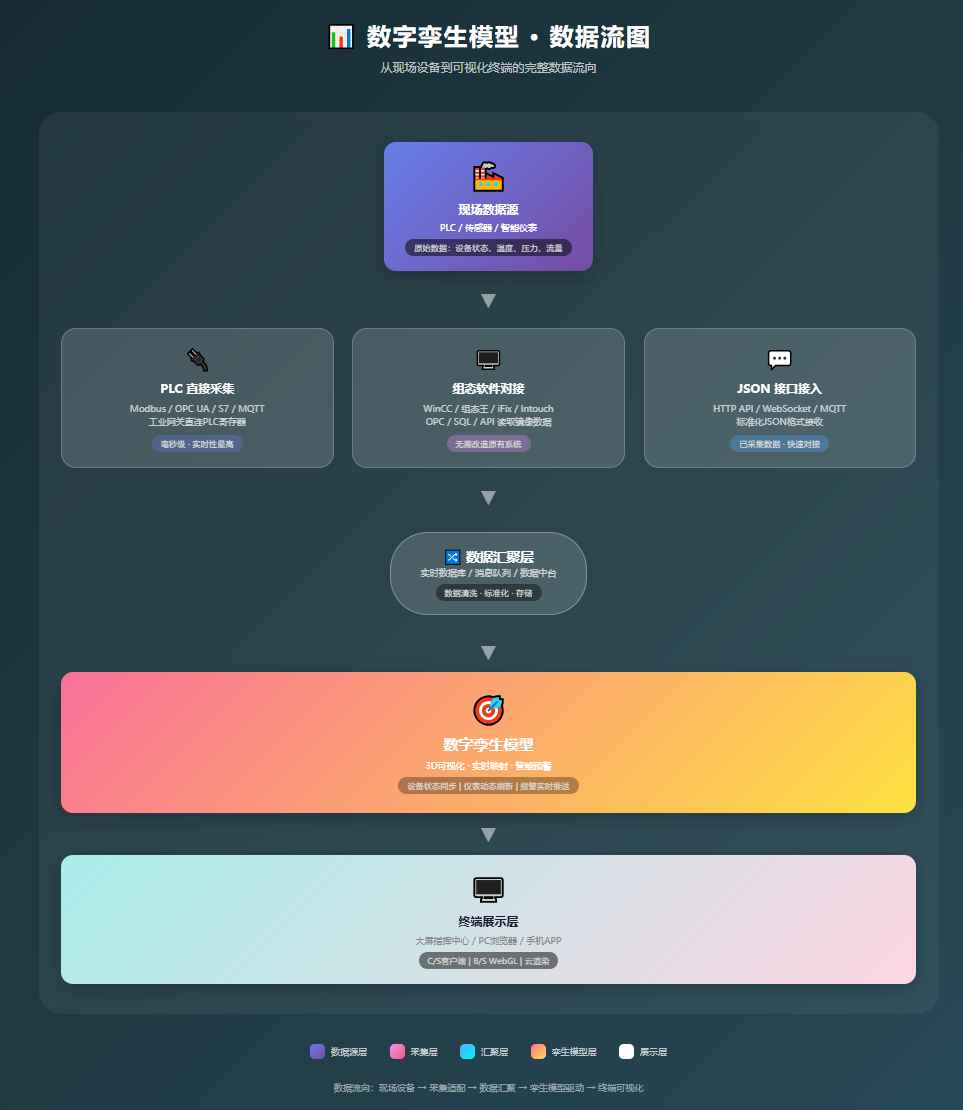

📷 示意图：数据接入架构图（PLC → 网关 → 云平台 → 数字孪生模型）

5. 渲染方式：C/S 和 B/S 怎么选

我们两种都做，看客户场景选择：

• • C/S架构（客户端/服务器）：Unity/Unreal Engine → 大屏指挥中心、高精度仿真、VR训练

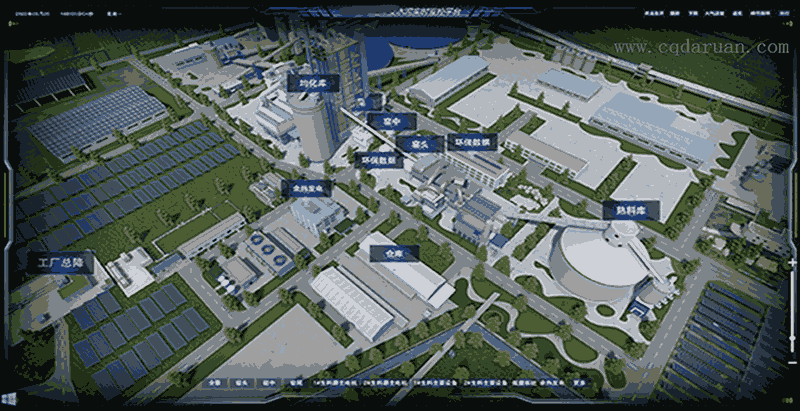

• • B/S架构（浏览器/服务器）：WebGL（Three.js/Babylon.js）→ 日常监控、移动端访问、轻量化展示

📷 示意图：C/S与B/S效果对比

6. 云渲染方案（C/S的升级版）

如果模型特别大（比如整个矿山），又想用浏览器访问，就用云渲染：

• • 模型和渲染都在GPU云服务器上跑
• • 浏览器只收视频流（WebRTC，延迟小于100ms）
• • 普通笔记本、手机也能跑大型数字孪生模型
• • 优势：无需下载模型（数据安全）、无需高配电脑、保留C/S画质

延迟实测值、支持引擎与私有化部署方式，详见 数字孪生云渲染专题。

以上是我们做数字孪生水厂、矿山、园区、工厂数字孪生模型的真实项目总结。如需定制方案，欢迎联系我们。
